Cetakan cetakApa alat produksi inti digunakake ing otomotif, Aerospace, Peralatan, Elektronik, Hardware, lan komponèn komponèn. Iki ngatur akurasi dimensi, definisi lumahing, lan mbaleni maneh kanggo proses produk logam. Ing ekosistem industri modern yen manufaktur volume gumantung karo konsistensi lan stabilitas proses, stamping cetakan dadi dhasar babagan skalabilitas produksi lan jaminan kualitas dibangun.
Tujuan artikel iki yaiku kanggo mriksa kepiye pengaruh cetakan langsung kanthi tliti kanthi kualitas, lifecycle produksi, lan kinerja manufaktur. Liwat analisis spesifikasi teknis, risak struktural, lan evaluasi proses, konten iki nyedhiyakake referensi lengkap kanggo spesialis projol, insinyer industri, lan panuku global sing pengin ngerti mekanisme alat stamping. Diskusi kasebut ditambahi dadi papat simpul utama kanggo njamin jerone ambane lan struktural, nutupi material pilihan, konfigurasi mekanik, akurasi aplikasi, lan priksa tombol kanggo sumber.

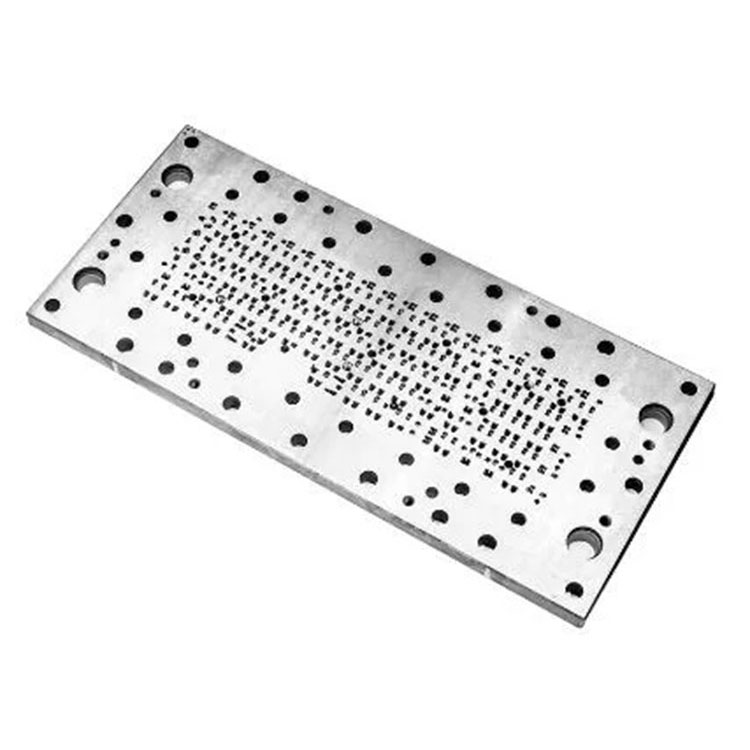

Cetakan stamping biasane dumadi saka piring mati, pukulan, piring stripper, pilar, bushings, sumber, piring backing, lan pengikat. Majata lengkap minangka struktur koordinasi minangka struktur koordinasi sing bisa mindhah pasukan mencet menyang deformasi lembaran logam. Mesin presisi, kontrol geometri rongga, konfigurasi toleransi, lan konfigurasi jinis khusus (proses siji, progresif, transfer, senyawa) nemtokake stabil saben siklus stamping.
Ing ngisor iki minangka tabel referensi parameter sing kalebu makili konfigurasi mold stabil-bahan sing umum digunakake ing lingkungan produksi longgar saka sheet-metal:
| Kategori Parameter | Rentang spesial khas |
|---|---|
| Materi mati | Skd11, DC53, Cr12mov, Carbide, H13 |
| Hardness (sawise perawatan panas) | HRC 58-62 |
| Materi Dasar Mold | S50C, 45 #, A3 Steel |
| Ketebalan piring | 20-80 mm gumantung saka bagean |
| Toleransi Machining | ± 0,005- 0,02 mm gumantung fitur |
| Kekerasan permukaan (bagean kritis) | RA 0.2-0.6 μm |
| Pandhuan Pilar / Pandhuan Akurasi Bushing | Ing 0,005-0,01 mm |
| Punch Life (sheet baja umum) | 300,000-2,000.000 stroke gumantung saka materi |
| Die Clearance | 3-12% saka ketebalan lembar (gumantung karo materi) |
| Opsi Tipe Struktur | Proses, Progresif, Transfer, Senyawa |
| Kekandelan sheet sing cocog | 0,2-6,0 mm gumantung saka rating beban |
Kanthi paramèter kasebut ditetepake, saben bagean sabanjure njelajah kepiye teknik tepat ing stamping Muncul nerjemahake menyang output industri sing dipercaya.
Kinerja cetakan stamping diwiwiti karo Yayasan Teknik: Bahan, proses termal, lan arsitektur internal alat kasebut. Molds Industrial paling dhuwur milih stels wesi sing nampilake resistensi, kekuatan kompresif, lan stabilitas dimensi. Perawatan panas kaliren karo kekerasan materi kanggo tahan jutaan dampak bola-bali tanpa deformasi. Komponen punching kanthi bener njaga ketajaman sing luwih dawa, nambah prilaku aliran logam, lan nolak chipping mikro.
Kualitas perawatan panas langsung mengaruhi urip cetakan jangka panjang. Distribusi atos seragam ing rongga, pukulan, lan permukaan sing bisa digunakake nyegah konsentrasi stres sing bakal nyebabake lemes. Giling, kabel-cutper, lan lumahing permukaan sing apik kanggo nyengkuyung prilaku gesekan stabil. Sisipan lengen akurat, piring, lan struktur backing netepake beban keragaman nalika press RAM ngetrapake tenaga mudhun.
Tuntun Sistem Pilar Temtokake Akurasi Dirembagan ing Mold Close. Bushings kanthi tliti dhuwur ngidini gerakan vertikal sing dikontrol, nyegah misalignment sing bakal nyebabake burs, nyandhang alat kanthi cepet, utawa scrap. Springs lan Nitrogen silinder ngatur pasukan stripping, mbantu bagean sing disusunake njaga konsistensi geometri. Plat sing diowahi ulang nyebarake energi pengaruh pengaruh ing pangkalan cetakan, ndhukung umur dawa sajrone produksi kacepetan dhuwur.
Kanggo industri ing ngendi toleransi tetep ketat, panyimpangan mati ing reresikan utawa alignment pukulan bisa ngasilake ketidakatan ing pirang-pirang ewu siklus. Akibate, desain struktur sing tepat njamin output dimensi sing stabil, pangopènan suda, lan kinerja stamping sing konsisten.
Ukuran Dimension minangka faktor sing netepake kemampuan cetak stamping. Prestasi ditemtokake kanthi cara mold sing njaga geometri rongga, alignment pukulan, lan reresik mati sajrone siklus produksi sing terus-terusan. Saben proses stamping ngasilake pola sandhangan sing dikumpulake; Mula, desain cetakan kudu ngelapke stres operasional jangka panjang.
Disiplin toleransi minangka pusat produk. Variasi mung sawetara mikron ing bagean kritis bisa ngganti prilaku, mengaruhi sudut Bend, posisi bolongan, profil flange, lan lempung. Sajrone operasi berkah dhuwur, permukaan baja kanthi nggunakake kontak frasa karo logam sheet, nggawe kasarasan permukaan lan pelumas jalur tombol stabilitas.
Wangun stamping progresif nambah syarat iki. Kanthi macem-macem stasiun diatur kanthi urutan, saben tahap mbentuk gumantung ing pakan jalur sing akurat lan kemajuan langkah sing tepat. Yen siji stasiun nyimpang saka geometri sing dimaksud, produk pungkasan bisa uga nuduhake kesalahan kumulatif. Molds Transfer mbutuhake gerakan bagean sing disinkronake, tegese mekanisme lokasi punch kudu njaga dalan lelungan sing lancar.
Die Clearance: Straty lembar logam sajrone shearing. Kelingan sing gedhe banget ngganggu burr lan kualitas Edge sing kurang, nalika ora cekap nyepetake nganggo sandhangan. Yen calibrated kanthi bener, ngresiki ngirim ngresiki kanthi alat minimal. Desain radius punch uga mengaruhi tingkat konsentrasi stres ing cetakan lan bagean kasebut.
Akurasi luwih ngladeni distribusi kekandelan sajrone proses pengetahuan jero. Tekanan sing seimbang antarane pukulan lan mati nyegah murid, nyuwek, utawa tipis. Kanggo operasi sing mbutuhake kurvature lancar, permukaan cetakan rampung lan konsistensi kontak nemtokake kualitas visual saben komponen output.
Ing antarane chain manufaktur global, balapan nemtokake manawa cetakan stamping bisa nyiyapake pesenan sing beda-beda tanpa variasi. Teknik cetakan tliti kanthi penting kanggo industri sing njaluk konsistensi nyiram kumpulan, produksi produksi, lan tanduran tanduran.
Lifecycle cetak cetakan sing dipengaruhi ora mung dening desain nanging uga miturut manajemen praktik. Evaluasi sing tepat sadurunge komisi, pangopènan rutin sajrone operasi, lan bedung penggantian komponen nyandhang kontribusi kanggo stabilitas jangka panjang.
Sajrone validasi pre-produksi, mriksa dimensi konfirmasi akurasi rongga, vertisitas titi, distribusi mati diisi, lan sistem illus lancar. Akurasi Fit-up ing antarane piring njamin distribusi tekanan seragam kanthi beban. Insinyur nindakake stamping nyoba kanggo ngevaluasi kahanan burr, nggawe transisi, prilaku rilis bagean, lan linuwih sing dipakani tali. Yen anomali katon, pangaturan sing apik digawe kanggo nggarap permukaan, sudhut sudhut, pukulan pilot, utawa posisi pilot.
Pangopènan sajrone siklus operasional kalebu lubrication, pemeriksaan penerjemah, lan interval panggantos musim semi, lan kenceng komponen sing diikat. Ngenali tandha-tandha awal kanggo nyuda gagal sing ora dikarepke. Alignment ngawasi lan lancar pandhuan pandhuan nyegah mabur sudut sing bisa kompromi presisi. Pabrik saiki asring makaryakke log produksi kanggo nglacak count stroke, siklus panggantos, lan tren cacat.
Nganggo komponen kayata pukches, sisipan, lan penggalih tindakake jadwal panggantos sing diitung. Getrinding ngluwihi urip layanan nalika njaga geometri. Nalika geser dadi ora cukup, sisipan mulihake Akurasi anyar. Perawatan lumahing kaya lapisan nitriding utawa pvd nyuda gesekan lan nguatake karusakan, nambah stabilitas stamping ing kahanan dhuwur utawa dhuwur.
Perencanaan produksi uga efisiensi cetakan. Milih proses-proses-proses siji-langkah sing cocog, maju, transfer, utawa senyawa - nemtokake kecepatan output kanthi aligns outhut kanthi volume volume lan kompleksitas. Cocog kapasitas cetakan menyang mesin pers mesthekake distribusi gaya seimbang lan ngindhari kakehan.
Cetakan sing diurus kanthi apik ngirim urip operasional dawa, tarif scrap ngisor, lan kesesuaian stabil ing ewonan utawa mayuta-yuta stroke. Kanggo departemen pengadaan, ngerteni manajemen lifecycle nyedhiyakake dhasar kanggo ngevaluasi kapabilitas supplier lan proyek efisiensi biaya operasional jangka panjang.
Tim pabrik gumantung saka kritéria pilihan sing cocog karo spesifikasi cetakan kanthi tujuan produksi. Evaluating cetakan cetakan mbutuhake analisa karakteristik lembar, geometry komponen, toleransi, lan kompatibilitas perset. Saben syarat Formulir Bagean ndhikte apa jamur proses, transfer, utawa proses proses sing cocog.
Tipe jamur sing cocog karo produktivitas. Contone, komponen kerumitan sing mbutuhake keuntungan pirang-pirang saka struktur maju, dene bagean struktural sing akeh mbutuhake konfigurasi transfer konfigurasi. Bolongan utawa potongan sing gampang bisa nggunakake stasiun proses kanggo efisiensi biaya. Engineers kudu negesake kekandelan, kekuatan tentara, lan mbengkongake karakter kanggo nemtokake clearancar sing cocog lan kekuatan sing cocog.
Ngatasi masalah sajrone produksi kalebu diagnosis masalah burr, erboformasi partn, materi panyimpangan musim semi, utawa menehi panganan sing salah. Burr umum nuduhake reresik utawa nyandhang pukulan sing salah. Deformasi asring nyebabake distribusi tekanan sing ora seimbang utawa permukaan sing ora akurat. Back musim semi mbutuhake pangaturan kanggo mbentuk geometri, transisi, utawa bending. Masalah Masalah Bahan saka Pandhuan Strip Misalignment, Pilot Pilot, utawa sifat kuda sing ora konsisten.
Engineers njaga dokumentasi kanggo saben jamuran, modifikasi, interval refurbishment, lan statistik operasional. Log detail Dhukungan Dhukungan lan ngidini optimasi jangka panjang. Nalika produksi skala, tim nganalisa pertukaran cetakan kanggo njamin output replikasi ing macem-macem tanduran. Komponen Standard kayata Pandhuan Pilar, sumber, lan bolts nambah prediksi sajrone panggantos bagean.
Audit internal nliti keserahan, stabilitas struktural, cavity geometri konsistensi, lan jalur travel Strip. Praktis iki njamin cetakan stamping tetep stabil sanajan ing operasi kacepetan dhuwur.
Ing ngisor iki minangka rong pitakon sing wis dirujuk ing pilihan lan aplikasi cetak Stamping:
Q1: Kepiye mati clearance sing dipilih kanggo macem-macem lembar logam?
A1: Reresik Die gumantung saka kekandelan lembar, kekuatan tegal, lan dadi ciri. Bahan sing luwih angel mbutuhake reresik sing luwih gedhe kanggo nyegah lemes, nalika logam sing alus bisa nggunakake kesenjangan sing luwih angel kanggo shearing sing luwih resik kanggo shearing sing luwih resik kanggo shearing sing luwih resik kanggo shearing sing luwih resik kanggo shearing sing luwih resik kanggo shearing sing luwih resik kanggo shearing sing luwih resik kanggo shearing sing luwih resik kanggo shearing sing luwih resik kanggo shearing sing luwih resik kanggo shearing sing luwih resik kanggo shearing sing luwih resik. Engineers biasane referensi persentase clearance wiwit saka 3-12% saka ketebalan lembar, nyetel adhedhasar tingkat burr sing diamati, kemajuan puksa, lan tendangan deformasi.
Q2: Napa proses akurasi moldur maju mengaruhi cek bagean pungkasan?
A2: cetakan progresif gumantung ing pamakaran langkah sing tepat, kanthi saben stasiun pengaruh tahap sing sabanjure. Yen siji stasiun nyimpang ing profil, nyukupi kesalahan utawa kesalahan geometri nglumpukake ing jalur. Iki ndadékaké akurat akurat, dipensi dimensi, utawa formulir sing ora lengkap. Akurasi terus ing kabeh stasiun mesthekake saben tahap nglengkapi bagean sabanjure, ngasilake bagean sing konsisten kanthi volume sing dhuwur.
Pilihan cetak stamping lan ngatasi masalah sing mbutuhake pangerten teknis, kesadaran struktural, lan pengamatan proses sing sregep.
Stamping Industri gumantung ing cetakan sing direkayab kanthi tliti, daya tahan, lan stabilitas operasional. Saka pilihan materi lan integtur kanggo akurasi dimensi, manajemen lifecycle, lan proses ngatasi masalah, saben unsur engineering moldryo menehi asil sing wis konsisten. Produsen njaluk keandalan ing jarak produksi dawa gumantung saka cetakan sing njaga geometri ing tekanan terus. Tim pengadaan entuk manfaat saka mangertos kriteria evaluasi sing mbedakake cetakan sing dirancang kanthi beda saka sing ora stabil.
